Inden for moderne fremstilling af præcisionsmaskiner har centerhullet, som den grundlæggende positioneringsreference for CNC-programmering, altid været et nøgleled i emneopspændingsstrategien. Selvom den nuværende GB/T145-standard er blevet brugt i årtier, med populariseringen af fem-akseforbindelsesbearbejdningscentre, er dens koordinerede optimering med CNC-teknologi stadig en-dybdegående diskussion værd.
Tre kernefunktioner i centerhullet i CNC-bearbejdning
Den første er positionering: gennem centerhullerne i begge ender for at etablere en samlet og fast midterlinje, så andre funktioner kan behandles senere, og nøjagtigheden kan opretholdes.
Den anden er at lette fastspændingen, at bære vægten og skærekraften af emnet.
Den tredje er at forbinde andre dele gennem det gevindskårne centerhul eller for at lette løft.

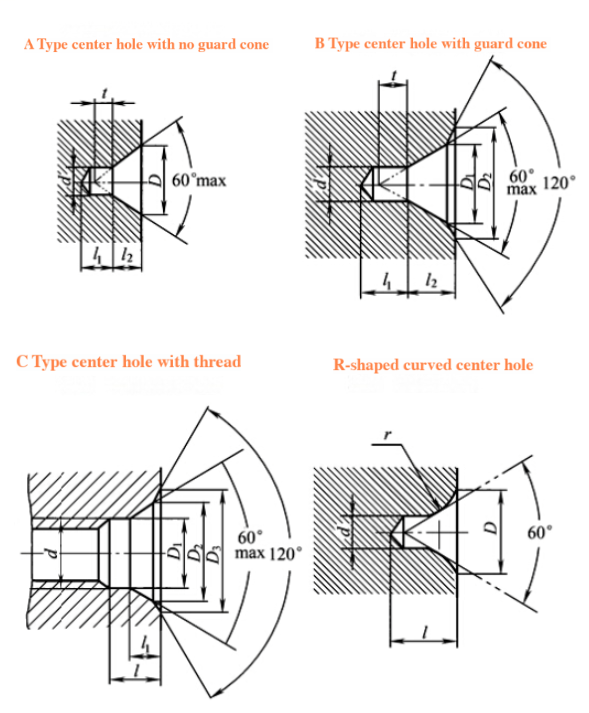

Lad os derefter se på de almindelige centerhultyper: GB/T145-standarden angiver fire typer: A, B, C og R. De er vist i følgende figur:
Mainstream centerhultyper og CNC-proceskompatibilitet
Speciel anvendelse af tysk standard DIN332 centerhul i CNC-felt
Tyske værktøjsmaskiner bør være særligt opmærksomme: DIN332-C-typen anvender 60 graders hovedkonusvinkel + 30 graders hjælpekeglevinkeldesign, som perfekt matcher HSK-patronsystemet i Hardinge CNC drejebænk. Dens D-type gevindhul understøtter hurtig omskiftning af modulære armaturer, hvilket er særligt velegnet til fleksible produktionslinjekrav, såsom automotive differentialhuse.
CNC proces parameter beslutningsmatrix
En omfattende evaluering er påkrævet, når du vælger specifikationen for centerhul:
Beregning af minimumsdiameteren af akselenden og interferensområdet for værktøjsholderen
Centrifugalkraftkompensation forårsaget af emnekvalitet (formel: F=mω²r)
Analyse af skærekraftsimulering (Mastercam skærekraftmodul anbefales)
Benchmark ensartethed af kumulative fejl i flere processer
For eksempel, når du behandler vindkraftspindler (materiale 34CrNiMo6), foretrækkes det at bruge B--type centerhuller med PVD-belagte hårdmetalspidser og bruge konstant lineær hastighedsskæring (Vc=180m/min) i grovdrejningsfasen og skifte til CBN-værktøjer til spejldrejning under finbearbejdning.
Grænseteknologiintegration
Det nuværende intelligente CNC-system har opnået:
Visuel inspektion kompenserer automatisk for slid på midterhullet (CCD-nøjagtighed ±2μm)
Forudsigelse af klemdeformation baseret på digitale tvillinger
Køleproces med flydende nitrogen til centerhuller under behandling af titanlegeringsdele
Disse innovationer integrerer traditionelle standarder dybt med CNC-behandling og fortsætter med at fremme gennembrud inden for præcisionsfremstilling.(文章来源:iMechanics机械)
