Ved præcisionsmekanisk montage er installationsretningen for runde møtrikker (GB/T812 rundmøtrik standard) ofte et emne for diskussion. Nedenfor har jeg opsummeret de vigtigste punkter til din reference.

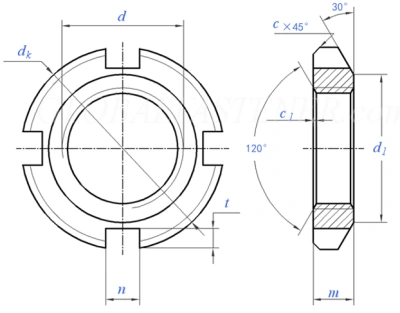

1. Strukturelle egenskaber ved runde nødder
Den ene side af den runde møtrik har en stor 30 graders affasning (30-graders affasningsmøtrik), som hovedsageligt bruges til aksial fastgørelse af akslen.

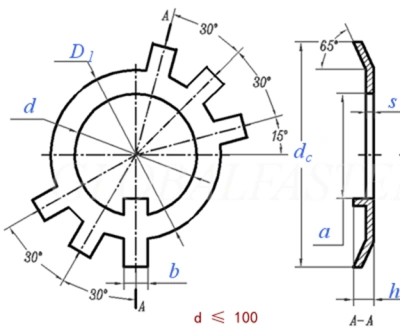

2. Parring med låseskiver
I praksis bruges runde møtrikker normalt sammen med en låseskive (GB/T858 låseskive) for at opnå anti-løsning (anti-løsningsmøtrikmetode):
Skiven har flere flige og en 65 graders vinkel;
Ifølge standarderne svarer skivens D1-dimension til den runde møtriks d1-dimension;
Derfor skal den store affasede side af den runde møtrik parres med låseskiven.
👉 Med andre ord, når en rund møtrik og låseskive bruges sammen, skal den affasede side vende mod den fastspændte komponent.
3. Når låseskiver ikke bruges
Nogle gange anvendes låseskiver ikke. For eksempel:
Brugerdobbelt rund møtrik låsningtil anti-løsnelse;
Intet krav om anti-løsnelse, kun tilspænding af en enkelt rund møtrik.
Har installationsretningen stadig betydning i sådanne tilfælde? Svaret er: ja, der er stadig overvejelser.
4. Yderligere overvejelser for installationsretning
Møtrik vinkelret tolerance:
GB/T812-standarden specificerer vinkelret krav til den affasede side, men ikke for den modsatte side.

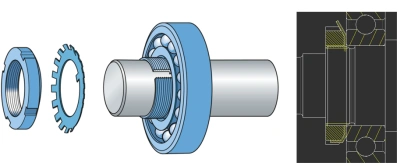

Montering af lejelåsemøtrik:
I samlinger såsom lejer er det generelt ønskeligt, at komponenten, der presses mod lejet, ikke strækker sig ud over den indvendige ringdiameter. I sådanne tilfælde er det mere rimeligt at placere den affasede side mod den fastspændte komponent.
Hvis samlingen ikke har sådanne begrænsninger, er installationsretningen ikke strengt kritisk.(文章来源:iMechanics机械)
