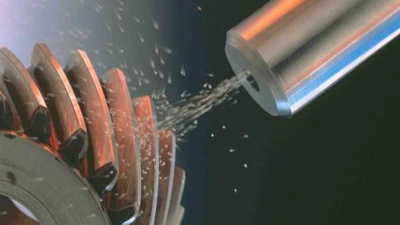

Shot peening er en meget brugt overfladebehandlingsteknik til at forbedre ydeevnen af præcisionskomponenter. Det grundlæggende princip involverer bombardering af en komponentoverflade med utallige sfæriske medier med høj-hårdhed ved høj hastighed under kontrollerede forhold, hvilket forårsager lokal plastisk deformation. Skønt det ligner processer som sandblæsning og sprængning, der adskiller sig i medier og parametre, følger kulblæsning en unik koldbearbejdningsmekanisme. Denne artikel fokuserer påskudblæsningsom en repræsentativ proces.
Hvordan ændrer shotpeening en komponents overflade?
Under shot peening rammer et stort antal højhastighedsmedier overfladen, danner små fordybninger og inducerer plastisk deformation i overfladelaget. Medmindre den oprindelige overfladeruhed er relativt høj (Ra > 6,3 μm), er processen typiskøger overfladens ruhed.
Dette rejser en fælles modsigelse: øget ruhed korrelerer ofte medreduceret træthedsstyrke, som det ses i beregninger af udmattelseslevetid, der inkluderer korrektionsfaktorer for overfladeruhed.
På den anden side er shot peening også engennemprøvet metode til forbedring af træthedsstyrke, selv uden at ændre materialet eller delens geometri. Hvordan kan begge disse udsagn være sande?
De to forstærkningsmekanismer: Stress-baseret og strukturel
Den tilsyneladende modsigelse løses ved at forstådobbelte forstærkningsmekanismerat shot peening tilbyder:
Forstærkning af resterende trykspænding

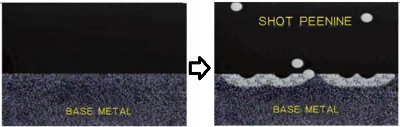

Når penemediet rammer overfladen, undergår det ydre lag plastisk deformation, mens det indre lag forbliver elastisk. Efter stød er den plastisk deformerede overflade begrænset af det underliggende elastiske lag, hvilket resulterer i enstabilt resterende trykspændingsfelt.
Denne trykspænding modvirker trækkomponenten af cykliske belastninger, forsinker eller undertrykker initieringen og væksten af udmattelsesrevner.
Denne effekt er især gavnlig, når der allerede-er eksisterende mikrorevner eller defekter, da trykspændingen hjælper med at "lukke" disse revner, hvilket væsentligt sænker risikoen for udmattelsesfejl.
Mikrostrukturel forfining
De høje-densitetspåvirkninger fører også til væsentlige mikrostrukturelle ændringer i materialet:
Forfining af overfladekorn og øget dislokationstæthed
Dannelse af underkornstrukturer
I materialer som austenitisk stål,martensitisk fase transformationkan forekomme, hvilket tilføjer transformations-induceret styrkelse
Hindret glidning i krystalgitteret, hvilket begrænser deformation mellem den hærdede overflade og den indre matrix
Disse transformationer øger overfladens hårdhed, slidstyrke og forsinker dannelsen af træthedsrevner.
Er shot peening altid effektivt? Kun med korrekt procesdesign
Mens shot peening kan forbedre træthedsstyrken ved20 % til 60 %, dens effektivitet afhænger af nøje kontrollerede procesparametre. Faktorer, der påvirker resultatet omfatter:
Medietype, størrelse, form
Peening tryk og hastighed
Anslagsvinkel og retning
Dækningsgrad og gentagelsescyklusser
Komponentens oprindelige overfladetilstand
Med andre ord,shot peening er ikke så simpelt, som det ser ud. Dårligt kontrollerede parametre kan resultere i for tidlig skade frem for forbedring.
Konklusion
Shot peening introducerergavnlige resterende trykspændingerogmikrostrukturelle forbedringersom væsentligt forlænger komponenternes træthedslevetid og slidstyrke.
Selvom det øger overfladens ruhed, opvejer de overordnede fordele ofte ulemperne-hvis processen er korrekt optimeret. For industrier som luft- og rumfart, bilindustrien og højtydende maskiner er shot pening fortsat et kritisk værktøj i jagten på pålidelighed og holdbarhed.(文章来源:iMechanics机械)
