Væsentlige temperaturkompensations- og miljøkontrolteknikker for succes med præcisionsbearbejdning

Ved præcisionsbearbejdning antager mange, at dimensionsnøjagtighed hovedsageligt bestemmes afskæreværktøjellermaskinparametre. I virkeligheden ligger den afgørende faktor ofte imiljø.

Hvorfor miljøkontrol er standard i vestlig fremstilling

I avancerede europæiske og amerikanske værksteder betragtes klimakontrollerede-miljøer som grundlæggende infrastruktur:

Temperaturkontrol: 20 grader ±1 grad

Fugtkontrol: 40–60%

Maskinopsætning: temperaturkompensationssystemer- i realtid

Metaller udvider eller trækker sig sammen med temperaturudsving. Selv en lille ændring kan introduceremikron-niveaufejl. For eksempel har stål en termisk udvidelseskoefficient på11.5 μm/m·K. Et 1-meters emne vil vokse11.5 μmmed kun 1 grads stigning.

Dette er grunden til, at vestlige producenter med tillid efterspørger±5 μm eller endda ±2 μm tolerancer-fordi deres miljø sikrer sammenhæng mellembearbejdningsresultaterogafsluttende eftersyn.

Udfordringen i typiske værksteder

I mange asiatiske værksteder kan temperaturen svinge meget:

Sommer butiksgulv: 35 grader

Vinter butiksgulv: 5 grader

Daily variation: >10 grader

Under disse forhold, selv med den samme maskine, samme værktøj og samme program,målinger taget om morgenen vs. eftermiddagen kan afvige med 10-15 μm.

Mange skylder først på værktøjsslid eller maskinnøjagtighed. Men den egentlige årsag ertemperaturforskydning.

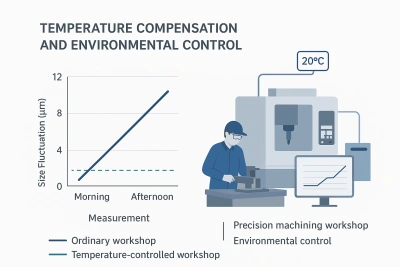

Sammenligning under samme bearbejdningsproces:

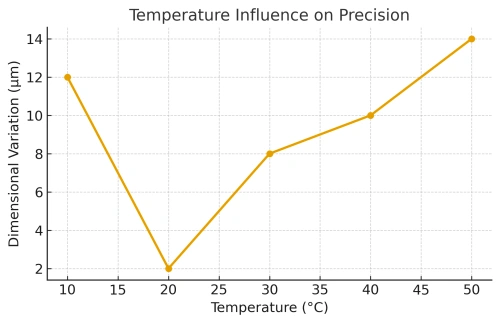

Temperatur-præcisionskurve

Vores løsning: Klima-kontrollerede rum + temperaturkompensation

For at opfylde luftfarts-, medicinske og høje-præcisionskrav har vi bygget enklima--styret bearbejdningsværksted:

Konstant 20 grader ±1 grad året rundt-

Forvarmning til maskinerfor at opnå termisk balance

Realtidstemperaturkompensation.-for at korrigere dimensionsdrift

Ensartet inspektionsmiljøfor at sikre, at målingen matcher bearbejdningen

Dette sikrer, at begge delebearbejdningoginspektionopstår under den samme baseline, hvilket eliminerer uoverensstemmelser såsom "dele ser korrekte ud på maskinen, men fejler under måling."

Hvorfor dette betyder noget for vestlige kunder

For fly-, medicin- og halvlederproducenter er miljøkontrolikke en mulighed, men et krav.

Uden stabilitet er "præcisionsbearbejdning" kun et slogan.

Med stabilitet,±2–5 μm tolerancerblive virkelig opnåelige.

Det er derfor, certificeringer (AS9100, ISO13485) kræver miljøkontrol.

Konklusion

Værktøjer og maskiner betyder noget-menmiljøstabilitet er den skjulte nøgle til ægte præcision.
Ved at kombinere klimakontrollerede-værksteder med temperaturkompensation sikrer vi, at hver del, vi leverer, opnår ensartet, verificerbar nøjagtighed.
