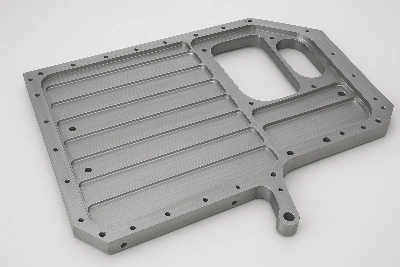

Når du fræser et vingeskind eller en skrogramme fra en monolitisk plade, ser delen stiv ud på skærmen, men opfører sig som en fjeder på maskinen. Timers skæring, ujævn varme og spændingsfrigivelse kan flytte tynde vægge med tiendedele af en millimeter- nok til at mislykkes i samlingen. Den eneste måde at holde spec på er at planlægge bevægelsen og kompensere i realtid.
Hvorfor det er svært
Stort fejet område, tynde vægge:Høje materialefjernelseshastigheder skaber temperaturgradienter; tynde ribben reagerer hurtigt på varmetilførslen.
Lange cyklustider:Værktøj, spindel og armatur afviger fra termisk vækst-selv om maskinen er "varm".
Resterende stressfrigivelse:Når lommerne åbnes, "ånder" paneler, hvilket forårsager lokal spring-ind/spring-ud.
Fejltilstande, vi ser
Efter-klippet tilbagespringder skubber hudtykkelsen ud af tolerance.
Lokal bølgethedpå ribben/afstivere fra trin-over varmeakkumulering.
Afvigelse af hul/slidspositionnår funktioner skæres, før det omgivende materiale er stabiliseret.
Proceskontroller, der virker
Realtidstemperaturovervågning-:Bonded RTD'er på armaturet + spindel termisk model; alarmer udløser tilsidesættelse af feed og dvæle/afkøles-vinduer.
Maskinkompensation:Dynamisk værktøjslængde/skalakompensation knyttet til maskinel termisk kortlægning; lukket-sløjfe-probing for at gen-nulstille kritiske datums midt i-cyklus.
Zonestrategi:Opdel panelet i termiske zoner. Ru modsatte zoner skiftevis (A↔C, B↔D) for at balancere varme- og stressfrigivelse.
Skærestrategi:Høj-effektiv skrubbearbejdning med let radial indgreb, ensartet spåntykkelse og kontrolleret nedstigning- for at undgå hot spots.
Kølevæske og luftstyring:Høj-flow oversvømmelse + rettet luftknive til at evakuere spåner fra dybe lommer; reducere genudskæringsvarmen.
Stabilisering passerer:Halv-afslut til næsten netto, tillad en tidsindstillet afslapning, re-probe, og afslut derefter med lette, kolde afleveringer, efter at temperaturen er tilbage til basislinjen.
Fastgørelse:Vakuum + stift-locatorer med kompatible understøtninger under tynde fag; drejningsmoment-begrænset fastspænding for at forhindre "udskrivning" og forvrængning.
Casestudie: One-Wing Web, 2,8 m × 1,1 m, Al-Li-plade
En europæisk stelleverandør krævede ribbetykkelse±0,05 mmog slot sande positionMindre end eller lig med 0,08 mmefter fuld bearbejdning. Indledende forsøg dukkede op til0,18 mmtilbagespring i de tyndeste bugter.
Hvad ændrede sig:
Tilføjet fire armaturer RTD'er og en spindel termisk sensor; oprettet en temperaturport klΔT Mindre end eller lig med 2,5 gradermellem armatur og lager før efterbehandling.
Omarrangerede værktøjsbaner til en-skraveret zoneplan; indsat12 minutterudligningspauser pr. kvadrant.
Skiftet til 6-fræsere med variabel-stigning til halvfinish og reduceret radial indgreb til12–15%med højere foder for at holde chips tynde og kølige.
Mid-cyklus sondering af seks kontroldata; anvendt+0.0006 skalai X lokalt (maskinkompensation) for den sidste gennemgang.
Resultat:Maksimal post-afvigelse faldet til0,046 mmpå ribben og0,06 mmpå spalteposition-grøn på tværs af alle inspektionspunkter.
Praktisk tjekliste (Gem denne)
Sæt temperaturfølere påarmatur, lagerkant og maskinsøjle.
Defineretermiske holdepunkterfør kritisk efterbehandling.
Alternative skrubningszoner; tøm aldrig tilstødende båse sekventielt.
Tving chip evakuering;gen-skær chips=varme.
Halv-afslutning → slap af →gen-sonde→ finish lys.
Logværktøjsslid vs. temperatur; foregribe efterbehandling med friske værktøjer.
Bekræft CMM medpå-maskinsonderingmål for at fange afdrift tidligt.
Subtil men vigtig
Termisk kompensation er ikke en enkelt funktion; det er en orkestrering af sansning, sekvensering og let finish. Udført rigtigt, store tynde-vægpaneler til luft- og rumfartsvæg falder fra maskinen, der opfylder specifikationerne uden tungt-omarbejde-og de forbliver i tolerance efter afkøling-.
