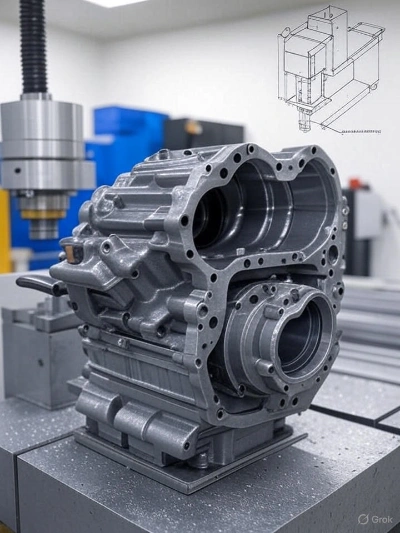

I fremstillingen af aero-motorhuse er det afgørende at opnå præcis koncentricitet på tværs af huller med flere trin. Disse komponenter kræver en koaksialitetstolerance på mindre end 0,01 mm for at sikre optimal ydeevne og pålidelighed i miljøer med høje-belastninger. Den indviklede geometri og de strenge krav gør dette til en kompleks udfordring for producenterne.
Udfordringen
Bearbejdning af dybe huller udgør betydelige forhindringer, især med hensyn til at opretholde koncentricitet. Værktøjsafbøjning under forlængede boreoperationer fører ofte til fejljustering, hvilket kompromitterer koaksialiteten af trinvise huller. Dette problem forværres af behovet for høj præcision på tværs af flere niveauer, hvor selv mindre afvigelser kan resultere i dyrt omarbejde eller komponentfejl.
Løsningen
For at løse disse udfordringer blev der implementeret en sofistikeret tilgang, der kombinerer avanceret værktøj og realtidsovervågning:-
Præcisionsstyrebøsninger: Specialdesignede-styrebøsninger blev brugt til at stabilisere skæreværktøjet, hvilket minimerer afbøjning under boring af dybe huller. Disse bøsninger sikrede ensartet værktøjsopretning og bibeholdt den nødvendige koaksialitet på tværs af alle trin.
Fleksible kedelige stænger: Specialiserede fleksible borestænger blev brugt til at tilpasse sig husets komplekse geometri. Deres design muliggjorde kontrolleret deformation, reducerede vibrationer og forbedrede bearbejdningsnøjagtighed.
I-Linjemåling og -korrektion: Målesystemer i realtid- blev integreret i bearbejdningsprocessen for at overvåge koncentriciteten på hvert trin. Afvigelser blev opdaget øjeblikkeligt, hvilket muliggjorde øjeblikkelige justeringer af værktøjsbanen for at opretholde tolerancen på 0,01 mm.
Resultater
Denne integrerede tilgang gav ekstraordinære resultater. Aero-motorhusene opnåede ensartet koaksialitet inden for 0,01 mm-specifikationen, hvilket reducerede skrotmængderne betydeligt og forbedrede produktionseffektiviteten. Løsningen forbedrede også værktøjets levetid og minimerede nedetid og tilbyder en skalerbar model til høj-præcisionsfremstilling.
Hvorfor det betyder noget
For producenter, der betjener luft- og rumfartsindustrien, er præcision i komponenter som f.eks. fly-motorhuse ikke-til forhandling. Denne case demonstrerer, hvordan innovativ værktøjs- og proceskontrol kan overvinde udfordringerne ved bearbejdning af dybe huller og sikre overholdelse af strenge tolerancer, samtidig med at produktionsarbejdsgange optimeres. Ved at anvende disse teknikker kan producenter forbedre kvaliteten, reducere omkostningerne og opretholde en konkurrencefordel på det globale marked.
