Inden for rumfartsproduktion er ±0,005 mm (0,0002 in) eller højere tolerance et standardkrav. At opnå denne præcision afhænger af avanceret 5-akseudstyr, præcist værktøj, optimerede CAM-strategier og streng kvalitetskontrol. Denne artikel forklarer praktiske tilgange, inkluderer en case fra den virkelige verden og introducerer en kortfattet Mid Solution-strategi for rumfartsdele.
1. Hvorfor ±0,005 mm tolerance betyder noget
Luftfartskomponenter er meget følsomme over for sikkerhed, træthed og montering:
Flight-kritiske dele: Bladplatforme, ventiltilpasningsflader.
Tynde-vægstrukturer: Mindre end 1 mm tyk, tilbøjelig til termisk forvrængning.
Multi-funktionskomponenter: Huse eller beslag med snesevis af funktioner har brug for ensartede datumreferencer.
OEM'er i Europa og USA angiver ofte ±0,005 mm tolerancer for dimensioner, geometriske egenskaber og positionsnøjagtighed.
2. Opnåelse af ±0,005 mm i produktion
2.1 5-Axis CNC-kapacitet
Høj-præcisionsbearbejdning til rumfart er afhængig af:
Lineær akse repeterbarhed Mindre end eller lig med ±0,001 mm
Rotationsaksens nøjagtighed Mindre end eller lig med 3 bue-sek
Termisk kompensation og stiv struktur
På-maskinmetrologi (Renishaw-sonder, laserværktøjsmåling)
Langsigtet-repeterbarhed er vigtigere end lejlighedsvis prøvepræcision.
2.2 Værktøjsstyring
Værktøjslevetid kontrol for hver del
Spindelløb Mindre end eller lig med 2 µm
Termisk ekspansionsværktøjsholdere og HSK-interface
2.3 CAM-strategi
Enkelt-klemme 5-akset bearbejdning reducerer datumfejl
Halv-finish sikrer ensartet lagermængde
Tynde-vægdele bruger segmenteret bearbejdning og konstante skærebaner
3. Kvalitetskontrol for konsistens
3.1 Præcisionsinspektion
Luftfarts--klasse CMM (MPE mindre end eller lig med 1.7 + L/350 µm)
FAI / AS9102 / PPAP dokumentation
Fuld sporbarhed af materialer, værktøjer og processer
3.2 Miljøkontrol
Temperatur-kontrolleret rum 20 ± 0,5 grader
Bearbejdning og inspektion i samme termiske zone
4. Fordele ved 5-akset bearbejdning til rumfartsdele
Reducerer armaturets afhængighed og datumdrift
Forbedrer positions- og geometrisk nøjagtighed
Håndterer komplekse komponenter: vinger, huse, hulrum, ventilblokke
Højere effektivitet med ensartet batchproduktion

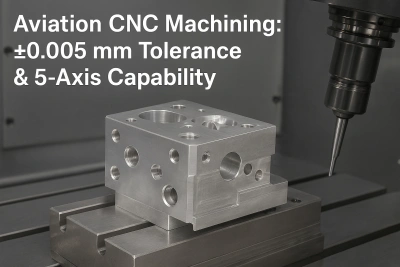

5. Casestudie: Luftfartsventilblok opnår ±0,005 mm
Krav:
Materiale: 17-4PH rustfrit stål
Funktioner: Krydshuller, indre hulrum, parringsoverflader
Tolerancer: ±0,005 mm for hulpositioner
Strategi:
Enkelt-klemme 5-akset bearbejdning til alle kritiske funktioner
Værktøjsudløb Mindre end eller lig med 2 µm til præcision efterbehandling
Segmenteret semi-bearbejdning med konstante skærebaner
På-maskinsondering og termisk kompensation
Resultat:
Hulpositionsnøjagtighed ±0,003–0,004 mm
100-styks batch uden efterbearbejdning
Leverandør godkendt til langsigtet-luftfartsproduktion
Dette viser, hvordan systematisk planlægning og 5-akse kapacitet gør ±0,005 mm tolerancer til pålidelige batchresultater.
6. Midtløsning: Praktisk luft- og rumfartsstrategi
Mid Solution giver kortfattede, handlingsrettede trin til opnåelse af rumfartspræcision:
Ét-Datum 5-akse flow– Konsoliderer kritiske funktioner i et enkelt koordinatsystem, hvilket minimerer positionsdrift.
Uniform Stock Semi-Finish– Opretholder ensartet lagermængde for tynde-vægge og dybe kavitetsdele for at reducere deformation.
Værktøjs- og emneskabeloner– Foruddefinerede skabeloner til værktøjslevetid, materiale- og funktionsstrategi sikrer ensartede resultater.
På-Machine Metrology Loop– Realtidsprobing med termisk kompensation reducerer batchvariation, især for titanium- eller Inconel-dele.
Disse strategier forvandler CNC-præcision i luftfarten fra erfaring-baseret tilsystematisk og gentagelig.
7. Konklusion
Opnåelse af ±0,005 mm tolerance i CNC-bearbejdning til rumfart kræver et komplet system:
High-5-akset udstyr
Streng værktøjsstyring
Optimeret CAM-strategi
Omfattende QA og inspektion
Stabil termisk kontrol
Kombineret sikrer disse fremgangsmåder gentagelige,-højpræcisionskomponenter til luftfartsindustrien, der passer til europæiske og amerikanske OEM-krav.
