Bolte er de mest almindeligt anvendte fastgørelsesmidler, og de støder på flest fejl. For bolte, ved du, hvor den mest almindelige fejlplacering er?

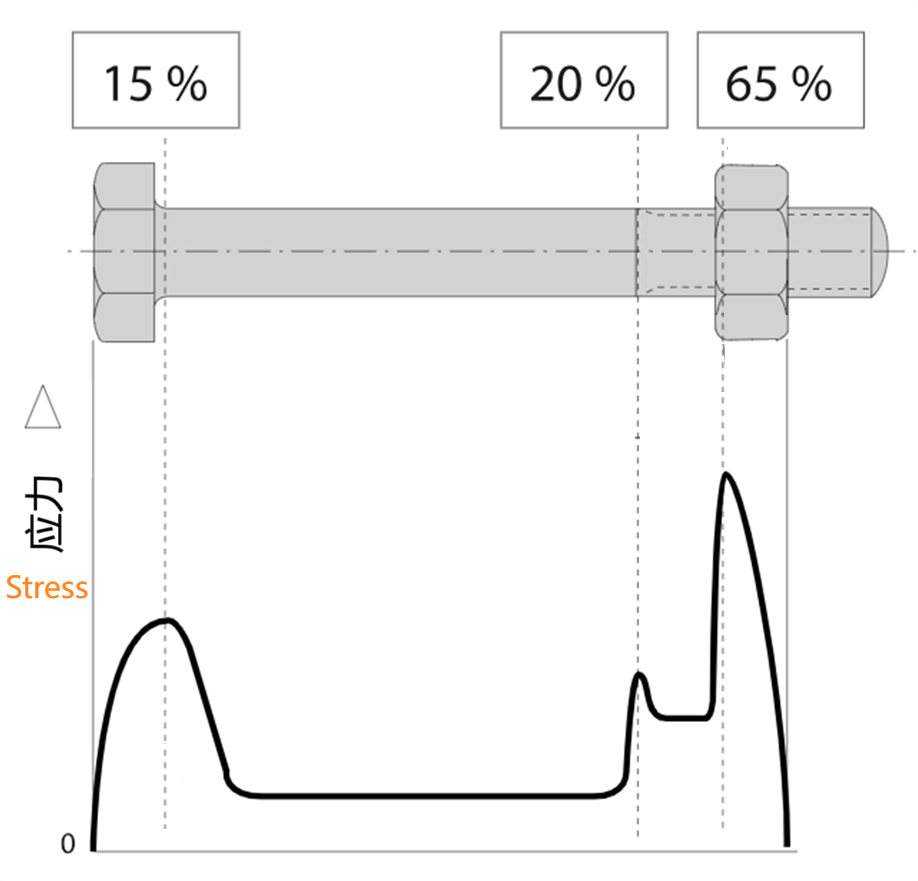

Som vist i figuren nedenfor er der faktisk tre hovedplaceringer: ① Roden af det første gevind, hvor bolten og møtrikken passer sammen, med en fejlrate på 65 %, ② overgangszonen mellem gevindet og den polerede stang, med en fejlrate på 20 %, og ③ overgangen mellem bolthovedet og skruestangen på 15 %. Disse tre placeringer er også højdepunkterne for boltspændingsfordelingen.

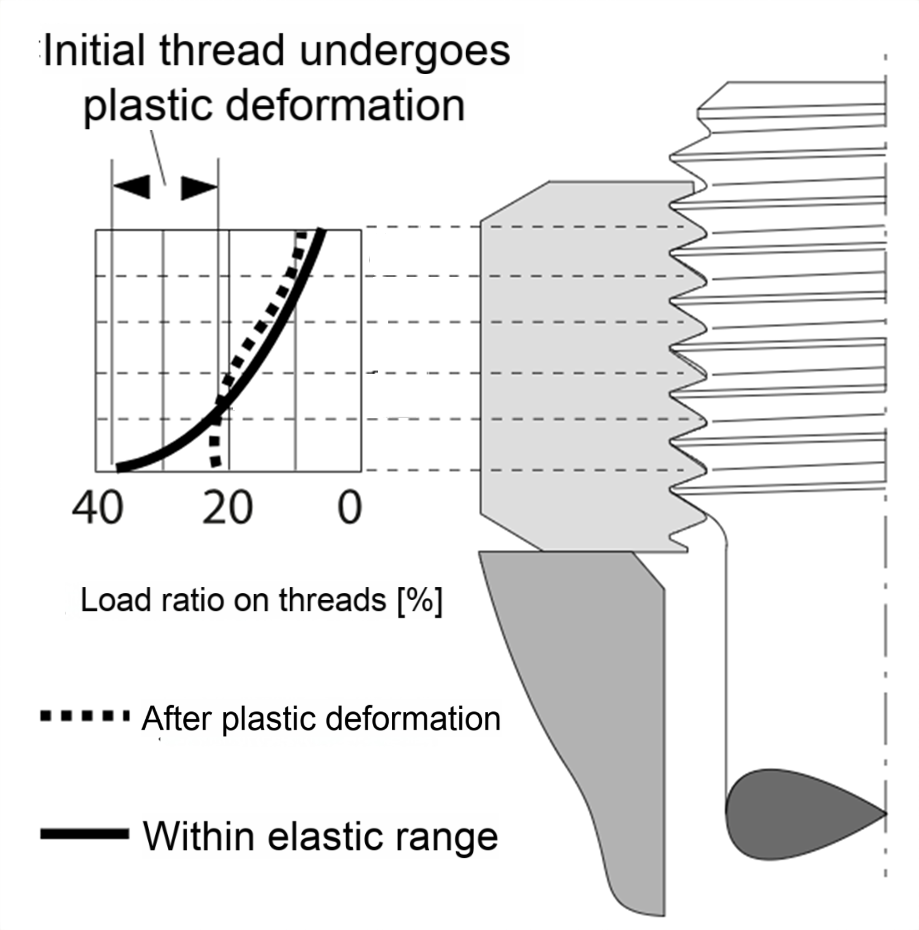

Blandt dem er fejlen i den første position, det vil sige roden af det første gevind, hvor bolten og møtrikken passer sammen, normalt forårsaget af ujævn gevindbelastningsfordeling, og den første cirkel af gevindet bærer den største belastning (efterfølgende cirkler falder), som vist i figuren nedenfor. Spændingskoncentrationsfaktoren kan her nå op på 2-8, og det er let at igangsætte revner og udvide sig, især under vekslende belastninger er der større sandsynlighed for, at der opstår træthedsbrud.
Den anden position, svigt i overgangszonen mellem gevindet og den polerede stang, er hovedsageligt forårsaget af spændingskoncentration forårsaget af geometrisk mutation. Hvis overgangszonen har dårlig ruhed, bearbejdningsfejl eller materialefejl, vil udmattelsesstyrken blive yderligere reduceret.

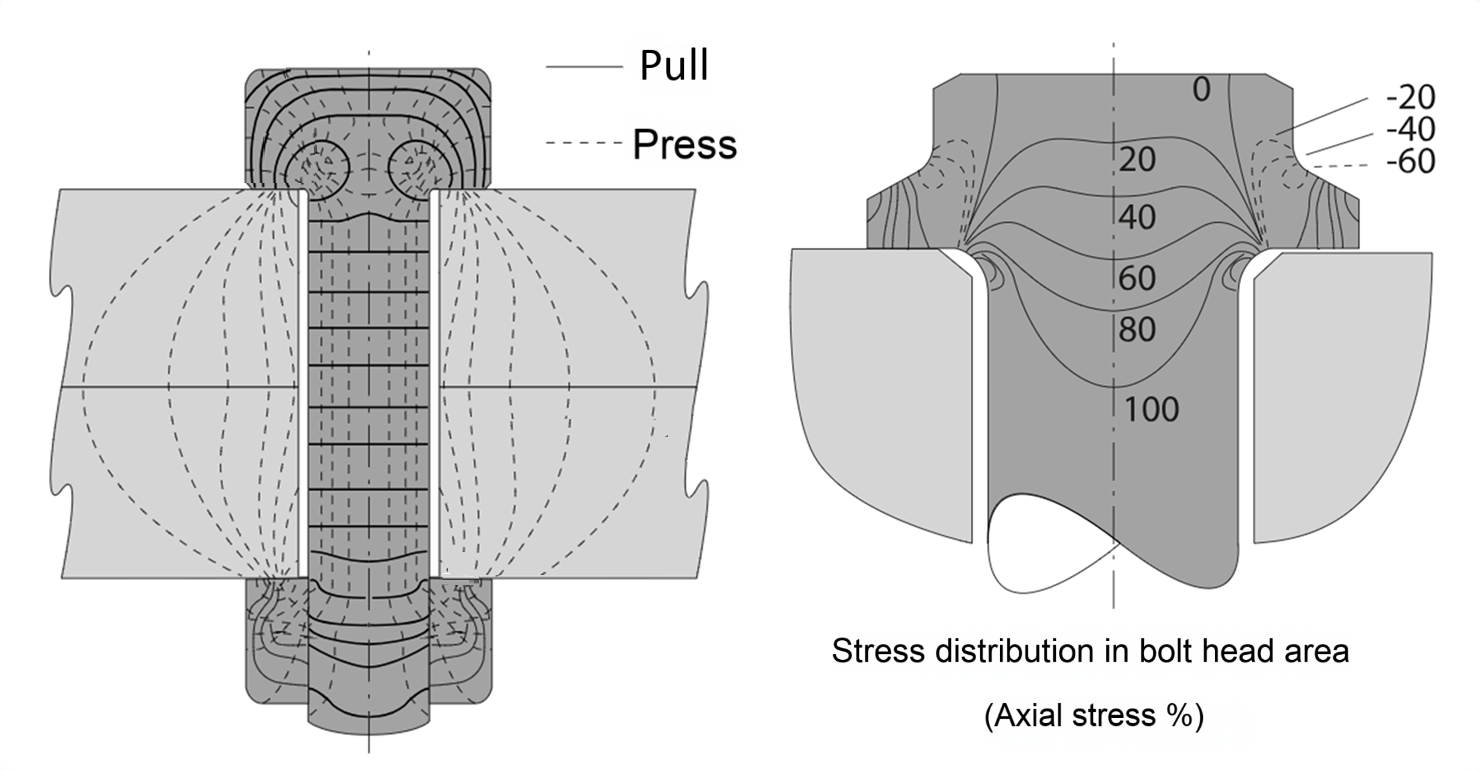

Den tredje position, overgangen mellem bolthovedet og skruen, er normalt forårsaget af spændingskoncentration på grund af den lille radius af overgangsfileten af hovedet og skruen (kræver normalt R Større end eller lig med 0,15d, d er boltens diameter) eller bearbejdningsdefekter (såsom afbrydelse af den kolde kursstrømningslinje). Desuden er dette sted udsat for den kombinerede belastning af bøjning og strækning og er også mere udsat for brud.(来源:iMechanics机械)
