Som vi alle ved, vil hård anodisering føre til øget tykkelse af produktet. Derfor er korrekt tykkelse af oxidfilmen afgørende for at opfylde kundernes størrelseskrav.
Denne artikel bruger skaftet ovenfor foto som et eksempel til at forklare, hvordan man kontrollerer tykkelsen af oxidfilmen, så den endelige produktstørrelse når den forventede værdi.
Kun to trin til hård anodisering af denne aksel:
Trin 1: Størrelsen af halvfabrikata på skaftet skal overholde princippet om "mindre ydre lagtykkelse og større indre huldiameter", før hård anodisering.
Dette skyldes, at størrelsen på diameteren af et indvendigt hul på skaftet faldt som en forøgelse af oxidfilmtykkelsen efter hård anodisering, hvilket resulterede i et ukvalificeret produkt. Mens man følger ovenstående princip, vil denne fejl undgås og opnå et færdigt produkt, der kræves.
Trin 2: et bestemt produktionskontrolområde bør gives til mekanikerne, så kunden kan få en ønsket færdig produktstørrelse efter hård anodisering.
En specifik produktionskontrolområdeanalyse for denne aksel som følger:
Som nævnt på tegningen, hårdanodiseret med PTFE-imprægnering, tykkelse 40±5μm. Dette vil være 35/3--45/3(11,667μm~15μm) for oxidfilmvæksttykkelse, når skaftet er hårdanodiseret.Og oxidfilmens væksttykkelse er 0,0117~0,015 i millimeter.
Så beregningsformlen for produktionskontroldimensionsområdet givet til mekanikeren er:
Produktionskontrolstørrelse=tegningsstørrelse - oxidfilmvæksttykkelse størrelse x2
Det vil sige: produktionskontrolstørrelse=tegningsstørrelse - [(0,0117~0,015 mm) x2]=tegningsstørrelse - (0,0234~0,03 mm)
NOTE:
Der er 2 sider af oxidfilmvæksttykkelse, så dobbelttælling i beregningen.
Hvis man ønsker at opnå en mest nøjagtig slutstørrelse, bør minimumsværdien af oxidfilmens væksttykkelse tages. Og 0,02 mm er det bedste valg.
Tre dele består af denne aksel, og hvert delkontrolområde er som følger:

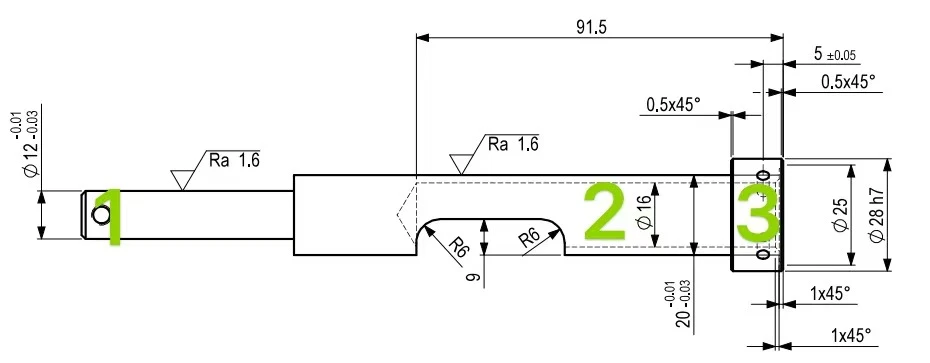

Markeret 1 på billedet, de øvre og nedre linjedimensioner af dette er 11,97~11,99, det vil sige, at produktionskontroldimensionerne er:(11,97~11,99mm)-0,02mm=11.95~11,97mm
Markeret 2 på billedet, de øvre og nedre linjedimensioner af dette er 19,97~19,99, det vil sige, at produktionskontroldimensionerne er:(19,97~19,99mm)-0,02mm=19.95~19,97mm
Markeret 1 på billedet, de øvre og nedre linjedimensioner på dette er 27,979 ~ 28 mm (toleranceværdi H7 kombineret med forespørgsel om tolerancetilpasningsværdi), det vil sige, at produktionskontroldimensionerne er:
(27,979~28mm)-0,02mm=27.959~27,98mm
