Behandling af produktfunktioner

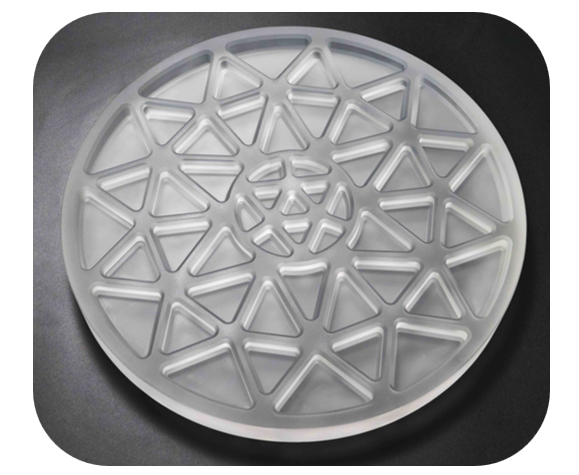

Behandlingsobjektet er en reflekterende linse af kvartsglas med en specifikation på D408x20,5 mm. Kernebearbejdningskravet er hulrumsaffasningsprocessen. Denne linse er en speciel optisk komponent til astronomisk observationsudstyr og skal samtidig opfylde de høje-præcisionsstandarder på 0,02 mm kontur og Ra0,8 μm overfladeruhed.
Industriel behandling af smertepunkter
Inden for fremstilling af høj-optisk enhed er der tre store tekniske barrierer for kvartsglasbehandling i lang tid:
Problemet med kantkollaps forårsaget af materialets skørhed (traditionel kantkollapsmængde 0,433 mm)
Det er vanskeligt stabilt at opfylde standarden for ikke-sfærisk overfladekonturnøjagtighed
Risikoen for skader under-overfladen forårsaget af skærende varmeakkumulering
Når en virksomhed anvender traditionel slibeteknologi, tager det mere end 8 timer at behandle et enkelt stykke og kan stadig ikke stabilt opfylde ruhedskravene. Skrotraten er så høj som 35 %, hvilket i høj grad begrænser masseproduktionsprocessen for avancerede optiske instrumenter.
Innovation afMIDLøsning
I lyset af de fysiske og kemiske egenskaber af kvartsglas har MID R&D-team implementeret to vigtige teknologiske gennembrud:
Multi-ultrasonisk grønt fræsesystem: integrerede funktioner for aksial vibration og radial kompensation
Variator ultralydsbehandlingsteknologi: stabil amplitudekontrol i området 4-6μm
Procesopgraderingsresultater
Faktiske produktionsdata viser, at løsningen opnår multi-dimensionel ydeevneforbedring:

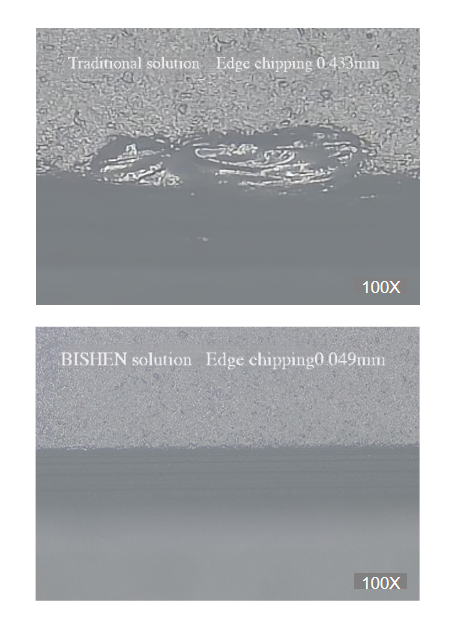

1. Kantkollapskontrol: 0,049 mm (reduktion på 88,7 %)
2. Overfladekvalitet: Ra＜0,6μm (25% bedre end industristandarden)
3.Konturnøjagtighed: 0,015 mm (stigning på 33,3%)
4.Bearbejdningseffektivitet: enkelt-arbejdstid reduceres til 3,2 timer
Især med hensyn til varmepåvirkningskontrol falder temperaturen i arbejdsemnets skærezone med 42 grader, hvilket effektivt undgår potentielle skader såsom mikrorevner.
【OmMID】
Med mere end 10 års erfaring i præcisionsfremstilling,MIDhar fokuseret på forskning og udvikling af specielle processer såsom ultralydsbearbejdning og lasermikrobearbejdning, der betjener produktionsvirksomheder inden for rumfart, optiske instrumenter og andre områder, og er nu blevet den foretrukne løsningsleverandør til høj-behandling af skørt materiale.
