I processen med præcisionsbearbejdning af metal støder jeg ofte på designtegninger, der har meget skarpe indvendige hjørner, dybe og smalle riller eller hulrum med helt rette vinkler. Selvom disse designs kan virke rimelige i en 3D-model, er de direkte begrænset af værktøjsgeometri i faktisk CNC-bearbejdning.
1. Fysiske begrænsninger af værktøjets diameter
Værktøjer er ikke uendeligt tynde; de har altid en diameter. For eksempel er minimumsdiameteren af en almindelig pindfræser ca1 mm(tyndere værktøjer er tilbøjelige til at gå i stykker).Det betyder:

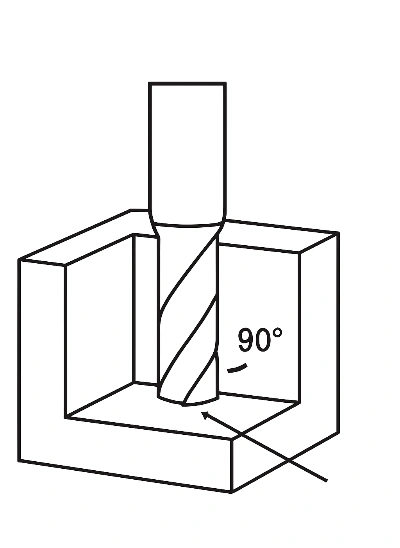

- Indvendige hjørner af hulrum kan ikke bearbejdes til en perfekt ret vinkel og kan kun "fræses" til afrundede hjørner.
- Jo dybere rillen er, jo dårligere er værktøjets stivhed, hvilket øger risikoen for vibrationer og deformation.
2. Tommelfingerregler for design med afrundet hjørne

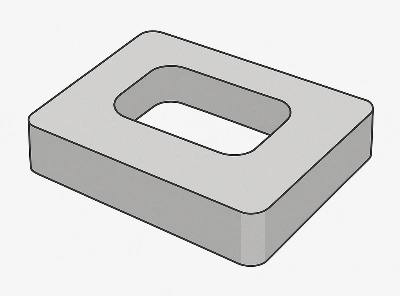

Baseret på vores praktiske erfaring, hvis hulrumsdybden er9 mm, anbefales det, at den indvendige hjørneradius udformes til at være større end eller lig med3 mm(ca. 1/3 af dybden). Dette gør det muligt for værktøjet at komme jævnt ind uden for stort slid under bearbejdning.
3. Dybe riller og værktøjsstivhed
Mange designere foretrækker at designe riller, der er både dybe og smalle. Det er dog vigtigt at forstå, at jo længere værktøjet er, jo dårligere er dets stivhed, hvilket gør det mere tilbøjeligt til at bøje under skæring, hvilket kan føre til:
- Nedsat målnøjagtighed i bunden af rillen.
- Dårlig overfladefinish.
- Selv værktøjsbrud, øgede omkostninger.
4. Anbefalinger til designere og indkøb
I betragtning af de geometriske begrænsninger af værktøjer i tegnefasen giver det flere direkte fordele:
- Design er lettere at implementere, hvilket reducerer ændrings- og kommunikationstiden.
- Undgå ekstra omkostninger på grund af "ubearbejdelige" designs.
- Forbedring af leveringseffektiviteten.
Dette er grunden til, at mange kunder i Europa og USA er særligt opmærksomme på afrundede hjørner og rillebredder under design, mens nogle indenlandske fabrikker og designere ofte overser disse aspekter.
Praktisk konklusion:
Ved præcisionsbearbejdning dikterer værktøjsgeometrien, om et design kan fremstilles. Ved at følge det simple princip"hjørneradius større end eller lig med 1/3 af hulrummets dybde og undgår alt for dybe/smalle spalter,"mange bearbejdningsproblemer kan undgås.
Bishens oplevelse
Hos Bishen anvender vi dette princip tidligt i processen ved at gennemgå kundetegninger og foreslå radius- og spalteoptimeringer, før bearbejdningen begynder. Dette forhindrer ikke kun dyre redesigns, men stemmer også overens med forventningerne hos mange europæiske og amerikanske producenter, som værdsætter effektiv fremstillingsevne, stabil kvalitet og pålidelige leveringstider.
