For at forbedre ydeevnen af aluminiumslegeringer er det normalt nødvendigt at styrke aluminiumslegeringerne. Der er i øjeblikket to hovedmetoder: belastningshærdning og varmebehandlingsforstærkning. Blandt dem er varmebehandlingsforstærkning almindeligvis brugt til kobberlegering 2XXX, siliciummagnesium 6XXX, zinklegering 7XXX og andre elementer 8XXX-serien aluminiumslegeringer; strækhærdning bruges normalt til rent aluminium 1XXX, manganlegering 3XXX, magnesiumlegering 5XXX-serien aluminiumslegeringer. Siliciumlegering 4XXX-serien aluminiumslegeringer kan bruge begge forstærkningsmetoder.

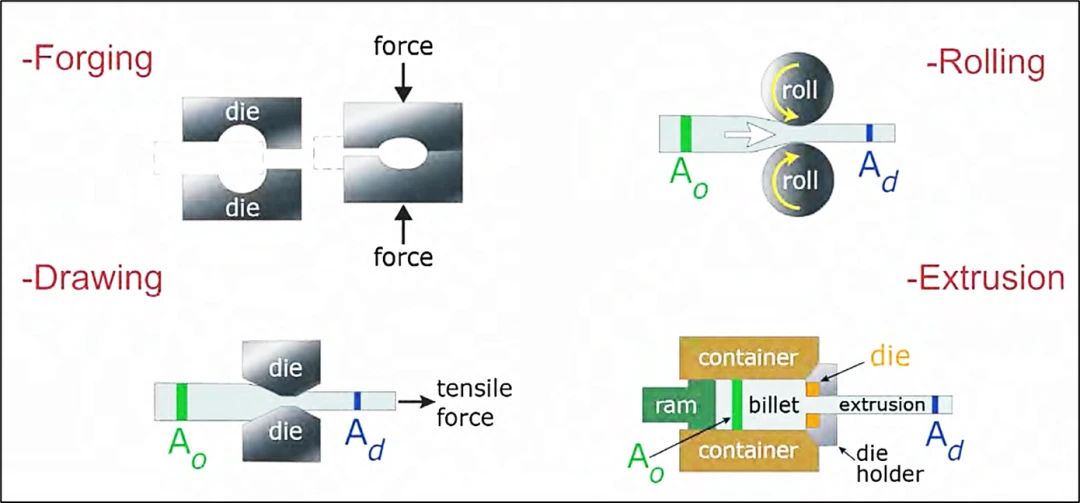

Deformationshærdning (Strain Hardened): Introduktion af dislokationer gennem plastisk deformation (såsom strækning, rulning, smedning), hindring af krystalglidning og forbedring af legeringsstyrken. Som vist i figuren nedenfor.
Strækhærdede aluminiumslegeringer har ofte suffikset H+nummer efter deres kode, såsom 5052-H32, hvilket betyder følgende:
Kun H1x=belastningshærdning.
H2x=tøjningshærdning og delvis udglødning.
H3x=belastningshærdning og stabilisering (for at sikre, at mekaniske egenskaber ikke ændres over tid).
H4x=belastningshærdning og maling.

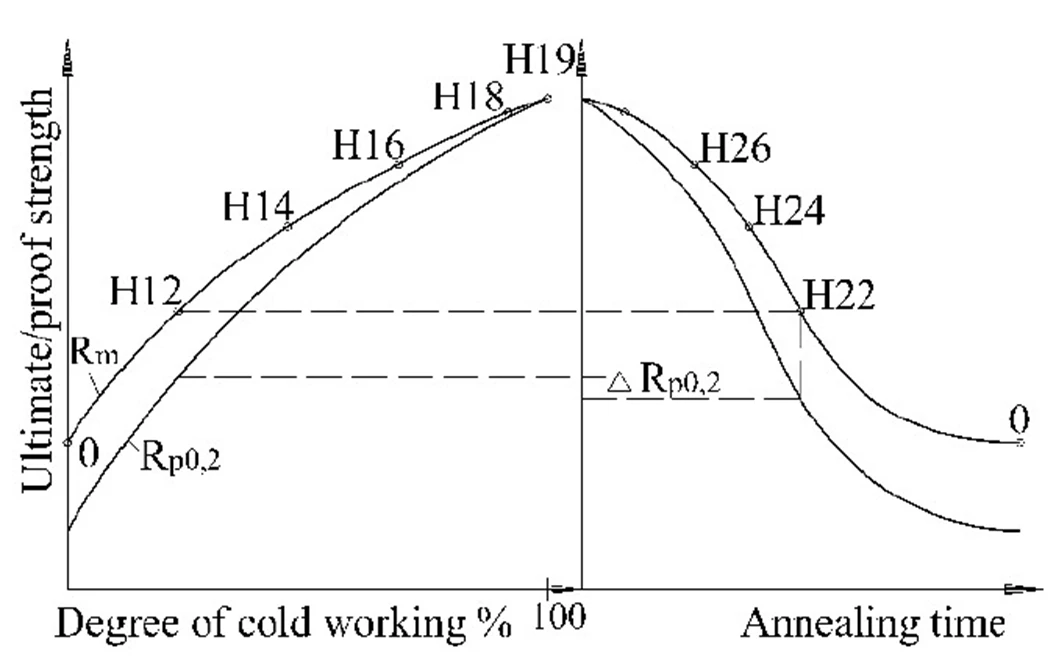

Det andet tal vist som x ovenfor angiver graden af koldbearbejdningshærdning. 2=En fjerdedel hårdt; 4=En halv hård; 6=Tre fjerdedele hårdt; 8=Fuldstændig hårdt; 9=Superhård. Jo højere værdi, jo højere styrke, men jo lavere plasticitet.

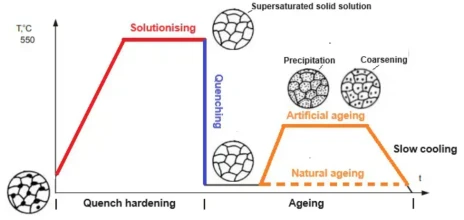

Termisk behandling: Legeringselementerne formes til forstærkende faser gennem opløsningsbehandling og ældningsbehandling, hvorved styrken forbedres, som vist i figuren nedenfor.
Termisk behandling forstærkede aluminiumslegeringer har normalt et suffiks på T+nummer efter deres kode, såsom 6061-T6, og betydningerne af de forskellige tal er som følger:
T1: Naturlig afkøling efter højtemperaturformningsproces, naturlig aldring.
T2: Naturlig afkøling efter højtemperaturformningsproces, koldbearbejdning, naturlig aldring.
T3: Koldbearbejdning efter opløsningsvarmebehandling, naturlig aldring.
T4: Naturlig ældning efter opløsningsvarmebehandling.
T5: Naturlig afkøling efter højtemperaturdannelsesproces, kunstig ældning.
T6: Kunstig ældning efter opløsningsvarmebehandling.
T7: Over-ældning efter opløsningsvarmebehandling (forbedret korrosionsbestandighed).
T8: Koldbearbejdning efter opløsningsvarmebehandling, kunstig ældning.
T9: Kunstig ældning efter opløsningsvarmebehandling og derefter koldbearbejdning.
T10: Naturlig afkøling efter højtemperaturformningsproces, koldbearbejdning og derefter kunstig ældning.
Deformationshærdning bruges normalt til produkter af aluminiumslegering, der ikke kræver høj form og dimensionsnøjagtighed, og som har høje styrkekrav, men lave krav til sejhed. Fordi det er nemt at bearbejde og forme og har lave omkostninger, kan det bruges til nogle uvæsentlige strukturelle dele, støttedele osv. Varmebehandlingsforstærkning er velegnet til felter med høje krav til ydeevnen af aluminiumslegeringsmaterialer, såsom nøglekomponenter inden for rumfart, biler og andre områder, som normalt kræves for at have fremragende omfattende egenskaber såsom høj styrke og fedtbestandighed, god modstandsdygtighed over for modstandsdygtighed over for sejhed, høj modstandsdygtighed over for modstandsdygtighed over for holdbarhed.

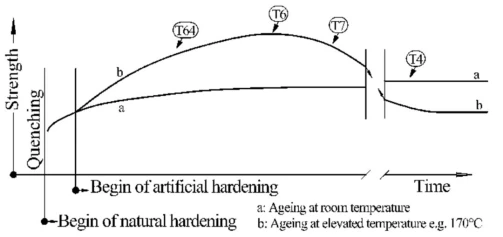

Tilbage til vores emne, T6, det vil sige kunstig aldring efter opløsningsvarmebehandling. Som det fremgår af den foregående figur, kan T6 opnå relativt gode styrkeindikatorer og samtidig sikre dens omfattende ydeevne, hvorfor den har været meget brugt.(文章来源:微信公众号- iMechanics机械)
