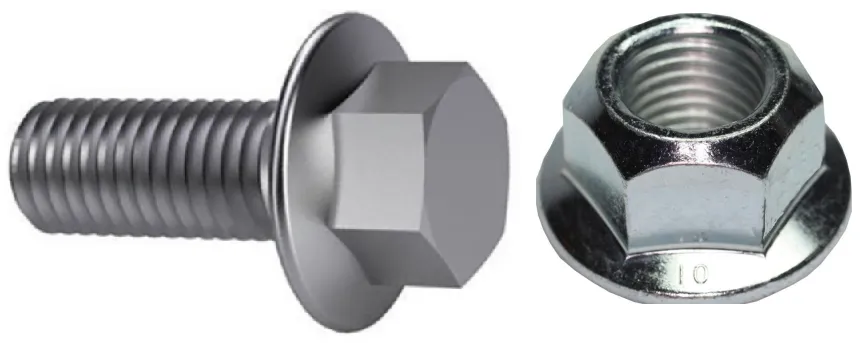

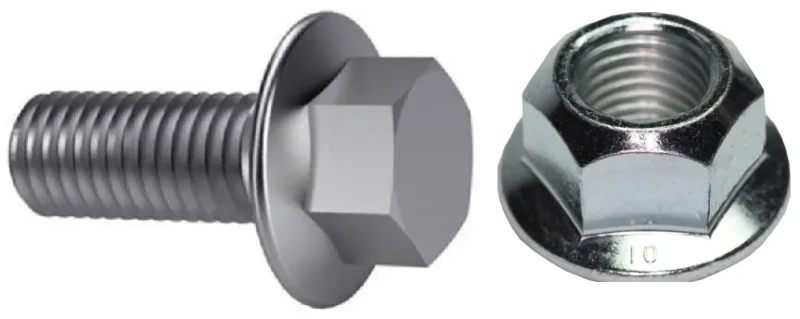

Flangebolt/møtrik, som vist på figuren nedenfor, erstatter bolt/møtrik + pakningsform og bliver mere og mere populær.
Vi ved, at vi i traditionel forstand tilføjer en pakning under bolten/møtrikken, og dens hovedformål er at sprede belastningen og forhindre skader forårsaget af for stort tryk på samlingsfladen. Flangepladen tilføjet under flangebolten/møtrikken har faktisk samme formål. Så hvorfor er dette design et bedre valg?
Den metode, vi er bekendt med og mest brugt til at kontrollere boltspændingen, er stadig den indirekte styringsmetode gennem drejningsmoment, men vi ved også, at denne metode ikke er særlig præcis til at kontrollere aksial spænding, fordi det meste af drejningsmomentet bruges til at overvinde friktionen mellem kontaktfladen og gevindet under bolthovedet under tilspænding, og kun omkring 15 % bruges til at generere aksial spænding.
Sammenlignet med bolt + pakningsformen kan flangebolte effektivt forbedre variablerne i ovenstående tilspændingsproces. Lad os tage et kig.

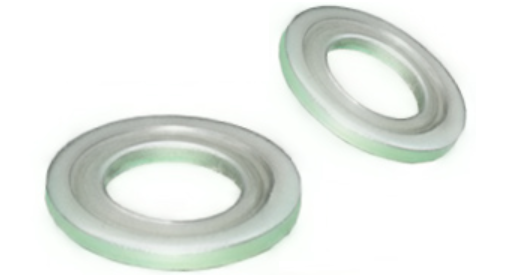

Standardskiver er normalt blødere end de møtrikker eller bolte, de matcher, og gennemgår ofte plastisk deformation under høj trykspænding, som vist i figuren nedenfor. Når den først er deformeret, vil spændekraften blive væsentligt reduceret. Møtrikker og bolte på flangeoverfladen vil ikke blive påvirket af dette, da skiveoverfladen og bolten/møtrikken er integreret og har samme materialestyrke.

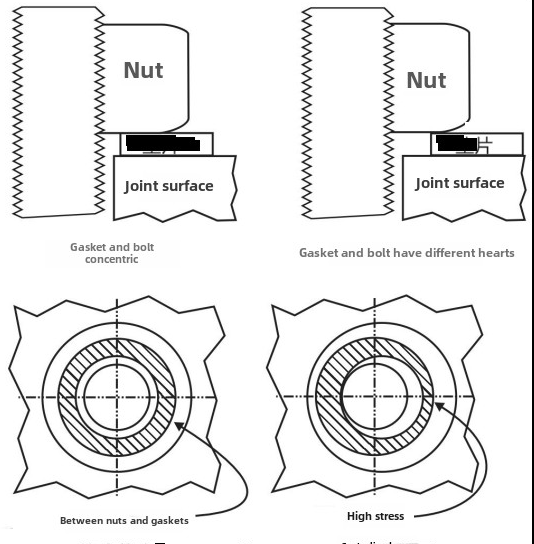

Nogle elever vil måske sige, så er det okay at bruge hærdede pakninger, ikke? Der er et andet problem her, det vil sige, at pakningen er installeret forkert. Åbningen i midten af pakningen er normalt meget større end boltdiameteren, fordi det er nødvendigt at sikre, at overgangsfileten under boltehovedet ikke rører pakningen. Tilstedeværelsen af denne store spalte vil medføre, at pakningen bliver excentrisk ved tilspænding, hvilket resulterer i lokal spændingskoncentration, hvilket øger risikoen for fordybninger og beskadigelse af ledoverfladen, som vist i figuren nedenfor.
Ud over de to ovennævnte faktorer har undersøgelser fundet ud af, at når man spænder bolte eller møtrikker, vil pakninger også rotere. Selvom det ikke er almindeligt, er det ikke nemt at opdage, hvornår det opstår. Når den først roterer, kan forholdet mellem det påførte moment og boltspændingen ændre sig. Ved et givet tilspændingsmoment opnår den faktisk genererede boltspænding ikke den forventede effekt.(来源:iMechanics机械)
Sammenfattende har flangebolte/møtrikker åbenlyse fordele i forhold til skiver. Bruger du stadig vaskemaskiner?
