Behandling af produktfunktioner

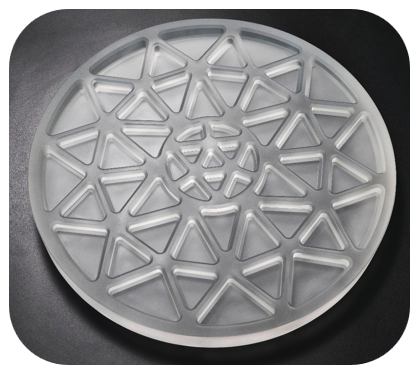

Materiale:Kvartsglas med høj-renhed (SiO₂-indhold større end eller lig med 99,99 %)
behandle:Slibning af hulrum (diameter 408 mm × tykkelse 20,5 mm)
Præcisionskrav:Kontur Mindre end eller lig med 0,02 mm, ruhed Ra Mindre end eller lig med 0,8μm
Brancheudfordringer og smertepunkter
EN. Karakteristika for behandling af kvartsglas
Høj skørhed, defektraten for kantkollaps overstiger 30 %
Konkav asfærisk overfladebehandling er tilbøjelig til konturforvrængning
Traditionel slibning af slibeskiver er tilbøjelig til at få mikrorevner under- overfladen
B. Traditionelle løsningsfejl
Lav effektivitet:Bearbejdning af et enkelt stykke tager mere end 72 timer
Mangel på præcision:Konturudsving når 0,03 mm
Overfladeskader:Ruhed kan kun kontrolleres ved Ra1,2μm
BISHENLøsninger: Ultrasonisk grønt behandlingssystem
Udstyr:Ultralydsfræsecenter med fem-akser (integreret online optisk detektering)
Behandle:20kHz højfrekvent ultralydsassisteret slibning (kølevæsketemperaturkontrol ±1 grad)
Kvalitetskontrol:Realtidskompensation for behandlingsdeformation, 40 % forbedring af nøjagtigheden
Målt præstationsgennembrud

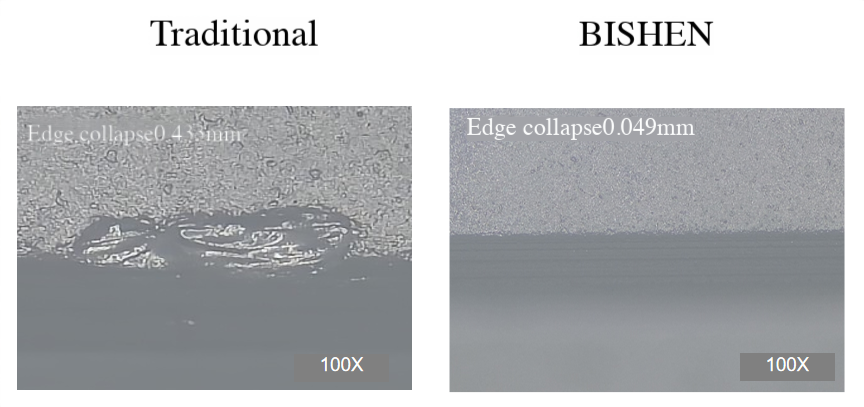

Kantkollapskontrol:Defektvolumen er reduceret fra 0,433 mm til 0,049 mm (et fald på 88,7 %)
Overfladekvalitet:Ruhed Ra0,58μm (27,5% bedre end industristandarden)
Kontur nøjagtighed:Stabil til 0,015 mm
