I dag vil jeg bruge det enkleste sprog til at tale med dig om, hvordan du installerer runde møtrikker.

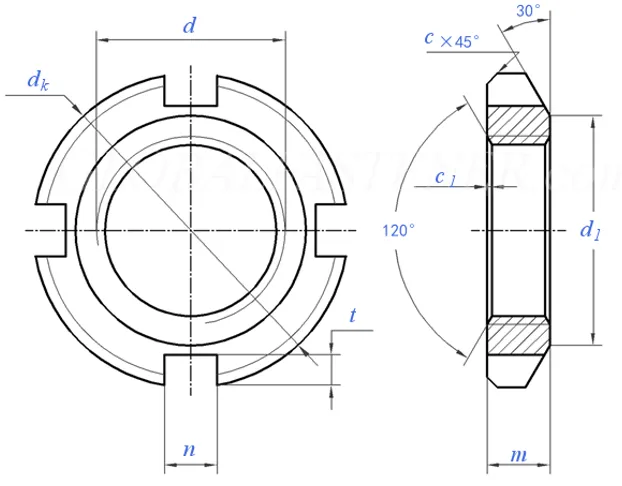

Runde møtrikker, runde møtrikker, der overholder GB/T812, er vist på nedenstående figur. Den ene side har en relativt stor 30 graders affasning, som hovedsageligt bruges til aksial fiksering af dele. Så hvilken side af denne runde møtrik er tæt på siden af den komprimerede del, når den faktisk er installeret?

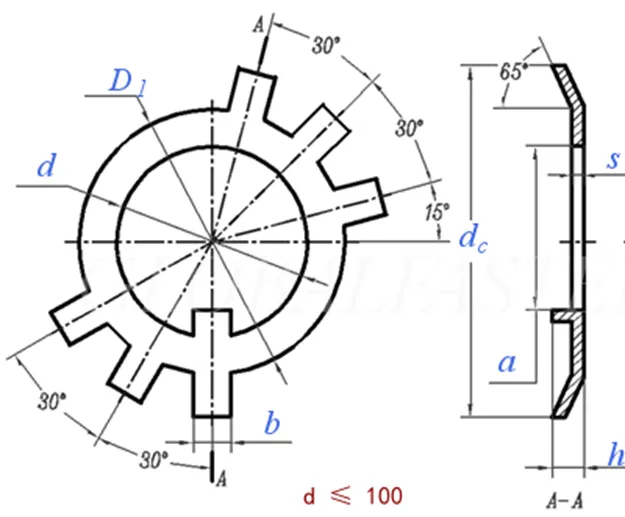

Generelt vil de, når der bruges runde møtrikker, for at forhindre, at de løsner sig med stopskiver. Der findes også mange slags stopskiver. Stopskiverne, der overholder den nationale standard GB/T858, er vist i nedenstående figur. Som du kan se, har skiven mange faner, og den har også en hældningsvinkel på 65 grader. Og hvis du tjekker standard sammenligningstallet D1 størrelse og d1 størrelsen på den runde møtrik i figuren ovenfor, vil du opdage, at de er ens.

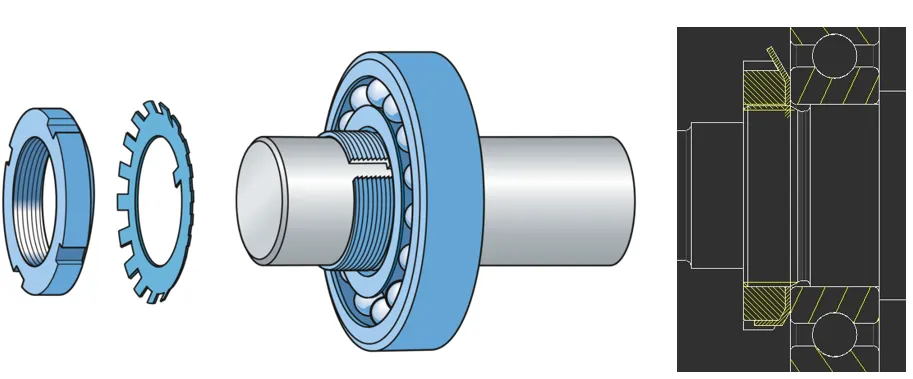

Jeg tror, du har fundet ledetråden. I øvrigt bruges siden med en stor affasning på 30 grader på den runde møtrik med denne stopskive. Derfor, når de bruges sammen, vender siden med en stor affasning mod den sammenpressede del. Som vist i figuren nedenfor.
Nogle gange bruger vi måske ikke en låseskive, for eksempel kan vi bruge en dobbelt rund møtrik for at forhindre, at den løsner sig. Hvis der ikke er krav om anti-løsnelse, kan vi nogle gange bare bruge en rund møtrik til at stramme. Betyder det, at installationsretningen ikke er så vigtig? Generelt er der to faktorer at overveje. Den ene er, at standarden for den store affasede side af den runde møtrik har vertikalitetsbestemmelser, men den anden side har ikke; den anden er, at for lejedelene på ovenstående billede er det generelt bedst at holde diameteren af delene tæt på lejet ikke højere end lejets inderring, så det er bedre at have siden med den store affasning vendt mod den pressede del. Hvis der ikke er hensyn og begrænsninger i denne forbindelse, kan du gøre, hvad du vil.(来源:iMechanics机械)
